Стандардна навртка са кугличним завртњем
Маиту је професионални произвођач стандардних кугличних вијака. Одржавамо довољан инвентар који покрива стандардне кугличне завртње и навртке у различитим облицима, водовима и степену тачности. Посвећени смо производњи висококвалитетних производа са кугличним вијцима и створили смо сопствени комплетан ланац снабдевања. Добродошли да нас контактирате!

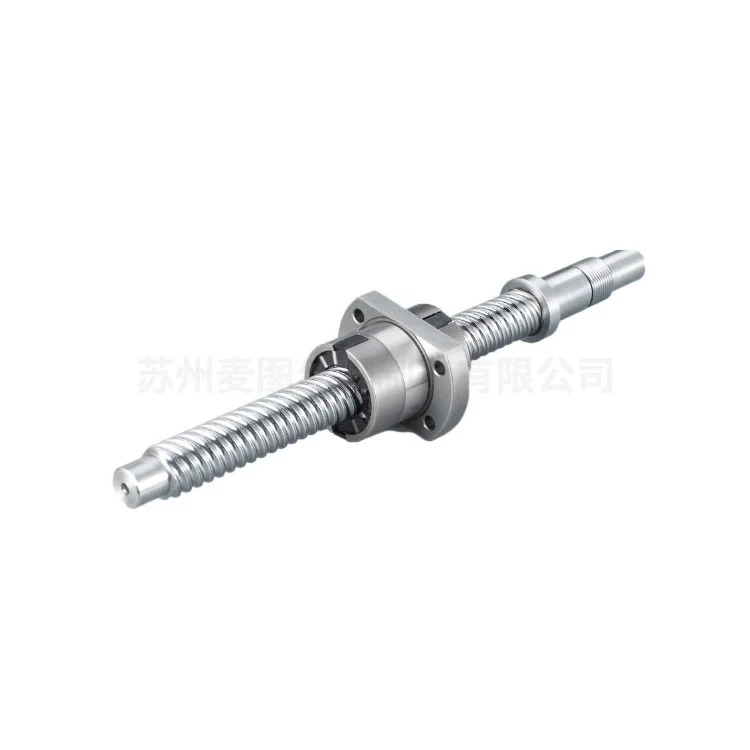

Овај стандардни куглични вијак са матицом из Маитуа је прецизна механичка компонента дизајнирана да конвертује ротационо кретање у линеарно кретање са изузетном ефикасношћу и прецизношћу. Као што је дефинисано инжењерским принципима, куглични вијци раде на механизму са котрљајућим контактом. Рециркулацијски куглични лежајеви могу смањити трење између осовине завртња и навртке. У поређењу са трапезоидним оловним завртњима, овај дизајн нуди много већу механичку ефикасност (обично достиже преко 90%).
Техничке карактеристике
1. Навоји завртња се формирају кроз прецизан процес хладног ваљања, а овај процес побољшава површинску тврдоћу и континуитет структуре зрна уз одржавање економичности за производњу средњег до великог обима.
2. Дизајниран са компактним дизајном навртки који укључује повратне канале и дефлекторе куглица, онда можемо осигурати глатку рециркулацију куглица лежаја под различитим оптерећењима и брзинама.
3. Опциони механизми преднапрезања (нпр. двострука матица или померени вод) елиминишу аксијални зазор. Такође, омогућавају прецизну поновљивост положаја.
Предности перформанси
Процес хладног ваљања индукује заостала тлачна напрезања на површини завртња, значајно побољшавајући:
Животни век од замора: Повећана издржљивост под динамичким оптерећењима, са прорачунима номиналног века трајања према животном стандарду Л10.
Крутост: Оптимизована крутост за апликације које захтевају висок одзив и минималну деформацију.
Углађен рад: Врхунска завршна обрада површине (обично Ра ≤ 0,4 μм) смањује вибрације и буку.
Спецификације материјала
| Осовина завртња: | Високоугљенични хром челик (СЦМ435/СНЦМ220) каљен до ХРЦ 58-62. |
| Кућиште матице: | Легирани челик са црним оксидом или цинк-никл премазом за отпорност на корозију. |
| лоптице: | Челик од хрома 100 (ГЦр15) са опционим керамичким алтернативама за апликације велике брзине. |
Апплицатион Индустриес
ЦНЦ алатне машине и индустријска роботика
Ваздушни системи за активирање
Медицинско снимање и аутоматизована дијагностичка опрема
Руковање и литографија полупроводничких плочица
Линије за склапање батерија за електрична возила
Наш Маиту стандардни куглични вијак је прошао ригорозно тестирање тачности положаја. Због тога можемо осигурати усклађеност са индустријским прецизним разредима (Ц3-Ц7). Комбиновањем економичности ваљаног навоја са перформансама кугличног завртња, овај производ пружа оптимално решење за аутоматизацију индустрије где су прецизност, дуговечност и укупни трошкови поседовања осетљиви.

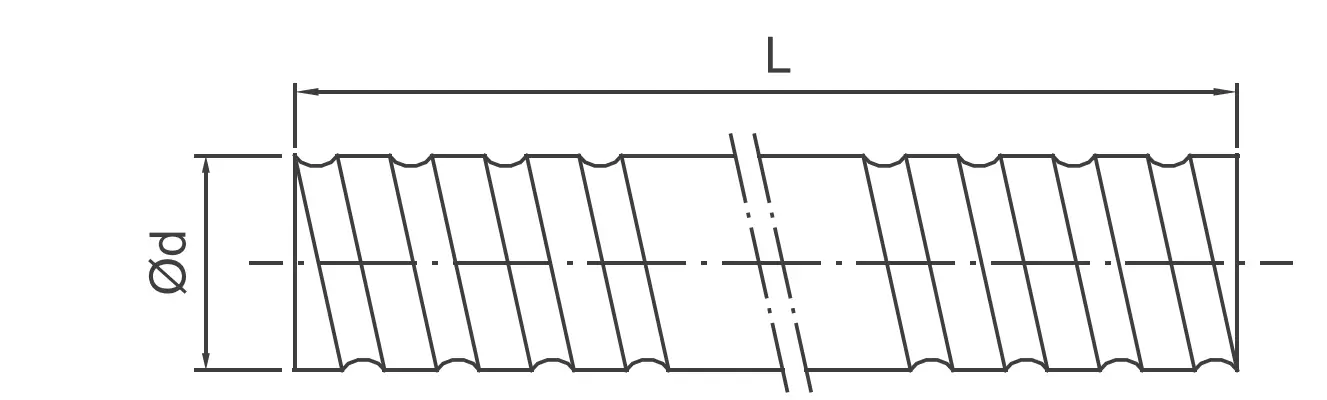

Производни параметри
| Тип | Прецисион Граде | Правац | Почни | Код | Нут Типе | Ограничена дужина | ||
| d | Олово | Беадс Да | Десно/лево | |||||
| 6 | 1 | 0.8 | Ц10,Ц7 | R | 1 | СЦР00601 | K | 1000 |
| 8 | 1 | 0.8 | Ц10,Ц7,Ц5 | R | 1 | СЦР00801 | K | 1000 |
| 2 | 1.2 | Ц10,Ц7,Ц5 | R | 1 | СЦР00802 | K | ||
| 2.5 | 1.2 | Ц10,Ц7,Ц5 | R | 1 | СЦР0082.5 | К,БСХ | ||
| 10 | 2 | 1.2 | Ц10,Ц7,Ц5 | R | 1 | СЦР01002 | К,БСХ | 3000 |
| 4 | 2 | Ц10,Ц7,Ц5 | R | 1 | СЦР01004 | К,БСХ | ||
| 12 | 2 | 1.2 | Ц10,Ц7,Ц5 | R | 1 | СЦР01202 | K | 3000 |
| 4 | 2.5 | Ц10,Ц7,Ц5 | R | 1 | СЦР01204 | У,БСХ | ||
| 5 | 2.5 | Ц10,Ц7,Ц5 | R | 1 | СЦР01205-А | В,У,БСХ,Х,А | ||
| 10 | 2.5 | Ц10,Ц7,Ц5 | R | 2 | СЦР01210-Б | V | ||
| 20 | 2.5 | Ц10,Ц7 | R | 4 | СЦР01220 | Y | ||
| 14 | 2 | 1.2 | Ц10,Ц7,Ц5 | R | 1 | СЦР01402 | K | 1800 |
| 4 | 2.5 | Ц10,Ц7 | R | 1 | СЦР01404 | БСХ | 3000 | |
| 16 | 4 | 2.381 | Ц10,Ц7,Ц5 | R | 1 | СЦР01604(Н) | В, И, У, БСХ | 3000 |
| 5 | 3.175 | Ц10,Ц7,Ц5 | Р/Л | 1 | СЦР01605 | В,НИ,НУ,БСХ | ||
| 10 | 3.175 | Ц10,Ц7,Ц5 | R | 2 | СЦР01610 | В,НИ,НУ,БСХ | ||
| 16 | 2.778 | Ц10,Ц7,Ц5 | R | 4 | СЦР01616 | Y | ||
| 32 | 2.778 | Ц10,Ц7 | R | 8 | СЦР01632 | Y | ||
| 20 | 4 | 2.381 | Ц10,Ц7,Ц5 | R | 1 | СЦР02004(Н) | В, И, У | 3000 |
| 5 | 3.175 | Ц10,Ц7,Ц5 | Р/Л | 1 | СЦР02005 | В,НИ,НУ,БСХ,Х,А | ||
| 20 | 3.175 | Ц10,Ц7,Ц5 | R | 4 | СЦР02020 | В,И,Х,А | ||
| 40 | 3.175 | Ц10,Ц7 | R | 8 | СЦР02040 | Y | ||
| 25 | 4 | 2.381 | Ц10,Ц7 | R | 1 | СЦР02504(Н) | И,У | 6000 |
| 5 | 3.175 | Ц10,Ц7,Ц5 | Р/Л | 1 | СЦР02505 | В,НИ,НУ,БСХ,Х,А | ||
| 10 | 4.762 | Ц10,Ц7,Ц5 | R | 1 | СЦР02510-А | НИ,НУ,БСХ | ||
| 10 | 6.35 | Ц10,Ц7,Ц5 | R | 1 | СЦР02510-Б | V | ||
| 25 | 3.969 | Ц10,Ц7,Ц5 | R | 4 | СЦР02525 | Y | ||
| 50 | 3.969 | Ц10,Ц7 | R | 8 | СЦР02550 | Y | ||
| 32 | 4 | 2.381 | Ц10,Ц7,Ц5 | R | 1 | СЦРО3204(Н) | В, И, У | 6000 |
| 5 | 3.175 | Ц10,Ц7,Ц5 | Р/Л | 1 | СЦРО3205 | В,НИ,НУ,М,Х,А | ||
| 10 | 6.35 | Ц10,Ц7,Ц5 | Р/Л | 1 | СЦР03210 | В,НИ,НУ | ||
| 32 | 4.762 | Ц10,Ц7 | R | 4 | СЦР03232 | Y | ||
| 64 | 4.762 | Ц10,Ц7 | R | 8 | СЦР03264 | Y | ||
| 40 | 5 | 3.175 | Ц10,Ц7,Ц5 | Р/Л | 1 | СЦР04005 | В,НИ,НУ,Х,А | 6000 |
| 10 | 6.35 | Ц10,Ц7 | Р/Л | 1 | СЦР04010 | В,НИ,НУ | ||
| 20 | 6.35 | Ц10,Ц7 | R | 2 | СЦР04020 | V | ||
| 40 | 6.35 | Ц10,Ц7 | R | 4 | СЦР04040 | Y | ||
| 80 | 6.35 | Ц10,Ц7 | R | 8 | СЦР04080 | Y | ||
| 50 | 5 | 3.175 | Ц10,Ц7,Ц5 | R | 1 | СЦРО5005 | В,Х,А | 6000 |
| 10 | 6.35 | Ц10,Ц7,Ц5 | Р/Л | 1 | СЦРО5010 | В,НИ,НУ | ||
| 20 | 9.525 | Ц10,Ц7 | R | 1 | СЦР05020 | V | ||
| 50 | 7.938 | Ц10,Ц7 | R | 4 | СЦР05050 | Y | ||
| 100 | 7.938 | Ц10,Ц7 | R | 8 | СЦР050100 | Y | ||
| 63 | 10 | 6.35 | Ц10,Ц7,Ц5 | R | 1 | СЦР06310 | В,НИ,НУ | 7000 |
| 20 | 9.525 | Ц10,Ц7 | R | 1 | СЦР06320 | В,НУ | ||
| 80 | 10 | 6.35 | Ц10,Ц7,Ц5 | R | 1 | СЦР08010 | В,НИ,НУ | 7000 |
| 20 | 9.525 | Ц10,Ц7 | R | 1 | СЦР08020 | В,НУ | ||
Зашто изабрати нас?
Индустријска издржљивост (ХРЦ 58-62):
Наши стандардни куглични вијци са навртком су израђени од високоугљеничног хром челика СЦМ435/СНЦМ220, каљени да би се постигла површинска тврдоћа од ХРЦ 58-62. Ово обезбеђује изузетну отпорност на хабање и одржава Ц3-Ц7 степене прецизности током продуженог радног века, чак и у окружењима са високим радним циклусом као што су ЦНЦ обрада или линије ЕВ батерија.
Оптимизовани однос цене и учинка:
Коришћењем напредног процеса хладног ваљања, пружамо економичну алтернативу уземљеним вијцима без угрожавања механичке ефикасности. Са механичком ефикасношћу ≥ 90% и завршном обрадом површине од Ра ≤ 0,4 μм, наши ваљани куглични вијци нуде глатко кретање потребно за медицинске и полупроводничке апликације уз делић цене брушења.
Стручност за скалабилну производњу и прилагођавање:
Са 10 специјализованих производних линија и историјом развоја преко 16.000 типова шрафова, Маиту се истиче у стандардизованим серијама великог обима и сложеним прилагођавањима ОЕМ-а. Наш саморазвијени ЕРП систем за праћење осигурава да се сваки прилагођени захтев за олово, пречник или крајњу машинску обраду изврши са тачношћу без кварова.
Верификована усклађеност квалитета и глобални досег:
Као произвођач са сертификатом ИСО 9001 са више од 12 година искуства у извозу, опслужили смо 5.000+ глобалних клијената. Наше стратешке локације у Суџоу и Донггуану нам омогућавају да искористимо зрео ланац снабдевања, обезбеђујући да испоручимо компоненте за пренос високих перформанси које испуњавају међународне стандарде ИСО 3408 и ЈИС Б1192.

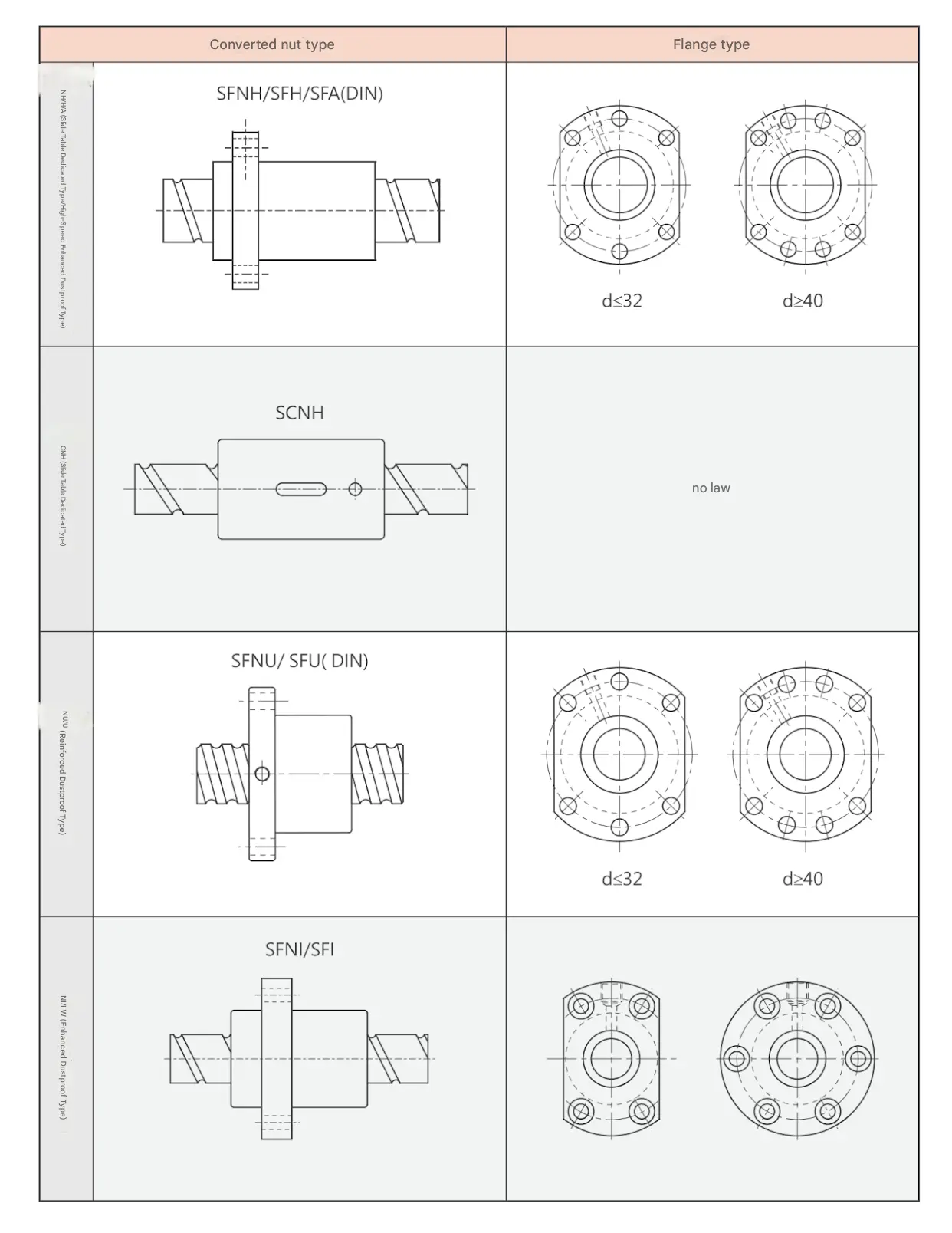

Референца матице са кугличним завртњем
За више детаља и друге врсте ораха, контактирајте нас.
Честа питања: Кључни технички проблеми
1. Како процес хладног ваљања утиче на век трајања Маиту кугличних вијака?
Наш прецизни процес хладног ваљања чини више него само формирање нити; индукује заостала тлачна напрезања на површини завртња и одржава континуитет структуре зрна. Ово значајно повећава отпорност на замор у поређењу са резаним навојем, омогућавајући нашим производима да испуне или премаше животни стандард Л10 под динамичким оптерећењем, што значи мање замена и нижи ТЦО (укупни трошак власништва) за крајњег корисника.
2. Може ли Маиту да обезбеди специјализоване површинске третмане за корозивна или чиста окружења?
Апсолутно. Нудимо различите премазе за кућишта матица, укључујући црни оксид и цинк-никловане превлаке, за побољшање отпорности на корозију. За окружења велике брзине или осетљива (као што је руковање полупроводницима), такође нудимо опционе керамичке кугличне лежајеве како би се смањило топлотно ширење и елиминисала потреба за традиционалним подмазивањем које би могло да изазове контаминацију.
3. Које оцене прецизности су загарантоване за вашу стандардну серију ваљаних матица?
Наши стандардни куглични завртњи са навртком обично постижу Ц7 и Ц5 степене, са могућношћу достизања Ц3 за специфичне примене високе прецизности. Свака серија се подвргава ригорозном тестирању тачности положаја и аксијалног зазора. Ако ваша апликација захтева нулти зазор, можемо да интегришемо механизме предоптерећења (као што су офсет каблови) да бисмо обезбедили максималну крутост.
4. Како Маиту поступа са техничком валидацијом за прилагођене ОЕМ цртеже?
Сваки прилагођени пројекат почиње техничком ревизијом од стране нашег 10-чланог инжењерског тима. Прегледамо ваше ЦАД цртеже за концентричност, компатибилност профила навоја и прикладност материјала (нпр. ПЕЕК или нерђајући челик за одређене индустрије). Пружамо званичну потврду и често делимо продукцијске видео записе током фазе производње како бисмо осигурали да је коначни производ савршено усклађен са вашим спецификацијама дизајна.
