Основне димензије трапезног нагиба завртња: кључ за избор, разумевање стандарда и примене у једном чланку

У области механичког преноса,трапезоидне шрафовепостали су основна компонента у сценаријима као што су прецизно храњење и подизање због своје једноставне структуре, јаког капацитета носивости и стабилног преноса. Основна величина нагиба трапезног завртња је кључни параметар који одређује ефикасност преноса, тачност и носивост и директно утиче на укупне перформансе опреме. Овај чланак ће детаљно анализирати основне стандарде величине, логику избора и сценарије примене трапезног нагиба завртња, помажући компанијама и инжењерима да брзо прихвате решења за прилагођавање.

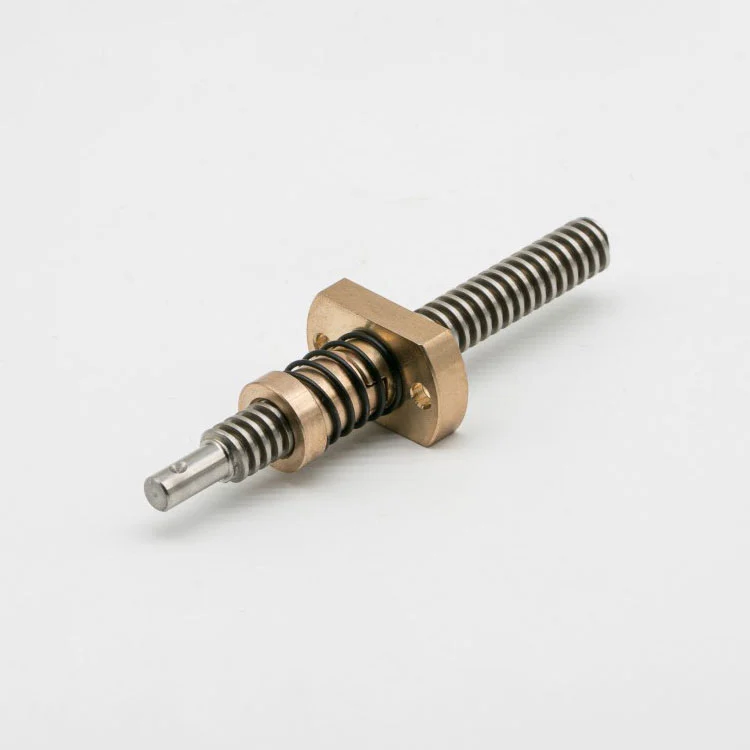

1. Колики је корак трапезног завртња? Зашто је то срж селекције?

„Код“ трапезног завртња се односи на аксијално растојање између одговарајућих тачака на линији централног пречника два суседна завоја навоја. Јединица је обично милиметри (мм). Као „метроном“ система преноса, висина тона директно одређује:

Брзина преноса: Што је већи корак, већа је удаљеност аксијалног кретања матице по обртају шипке завртња и већа је брзина преноса;

Капацитет оптерећења: Под истим пречником завртња, навоји малог корака имају гушће навоје и равномернију дистрибуцију силе, што га чини погодним за сценарије великог оптерећења;

Прецизна контрола: Померање завртња малог корака у једном обртају је мало и може постићи микро-улагање веће прецизности помоћу серво мотора.

Стога је појашњење основних димензија нагиба трапезног завртња предуслов за обезбеђивање ефикасности преноса, стабилности и века трајања опреме.

2. Основне димензије нагиба трапезног завртња: национални стандарди и заједничке спецификације

Наше земљетрапезоидне шрафовеу складу са стандардом ГБ/Т 5796 „Трапезни навој“, који јасно прописује основну величину корака. Подељен је у две категорије: обичан и фини, прилагођавајући се потребама различитих сценарија:

1. Уобичајена висина (примењиво на опште сценарије преноса)

Уобичајене основне величине (мм): 1,5, 2, 3, 4, 5, 6, 8, 10, 12, 16, 20, 24, 32, итд.

На пример: за трапезоидни шраф пречника 20 мм, уобичајени кораци су 4 мм и 6 мм; за шраф пречника 30 мм, уобичајени кораци су 6 мм и 10 мм.

2. Фини корак (погодно за сценарије високе прецизности, малих помака)

Димензије завртња са финим кораком су прецизније, уобичајене спецификације (мм): 1, 1,5, 2, 3, итд.

На пример: навојна шипка пречника 12 мм која се обично користи у прецизним инструментима има фини корак од 2 мм, чиме се може постићи фино подешавање нивоа од 0,01 мм.

Поред тога, нагиб инча-стандардтрапезоидне шрафове(као што је АЦМЕ нит) се обично изражава у „нити по инчу (ТПИ)“. Уобичајене спецификације укључују 4ТПИ (нагиб 6,35 мм), 5ТПИ (нагиб 5,08 мм), итд., које треба ускладити у складу са системом опреме.

3. Основни избор величине нагиба: 3 основна принципа

Приликом одабира корака трапезног завртња, потребно је донети свеобухватну процену на основу захтева за пренос опреме, величине терета и захтева за прецизношћу да бисте избегли „велика коњска запрега“ или „мала коњска запрега“:

Погледајте захтеве за брзину преноса

Ако опрема захтева брзо довођење (као што је гурање материјала у аутоматизованој производној линији), дајте предност великом кораку (као што је 10 мм, 16 мм) да бисте смањили притисак брзине мотора; ако се ради о прецизном преносу мале брзине (као што је увлачење алатних машина), изаберите мали корак (као што је 3 мм, 4 мм).

Погледајте оптерећење и живот

У сценаријима високог оптерећења (као што су опрема за дизање и пресе), приоритет се мора дати обезбеђивању чврстоће навоја. Препоручује се одабир средњег корака (као што је 6 мм, 8 мм) да би се избалансирала сила и отпорност на хабање ако је пречник шипке завртња довољан. Навоји финог корака се могу користити за опрему са малим оптерећењем (као што су мали погони вентила) да би се смањили трошкови.

Погледајте ниво тачности

Прецизни инструменти (као што су оптичка опрема и платформе за детекцију) имају изузетно високе захтеве за контролу померања и морају бити опремљени завртњима са малим кораком (као што су 1,5 мм, 2 мм) и високо прецизним наврткама да би се постигла подешавања на нивоу микрона; обични сценарији преноса (као што су транспортни механизми) могу се опустити на уобичајене висине.

4. Изаберите праву величину корака, немојте занемарити ове детаље!

Ускладите пречник завртња: што је већи корак, то боље. Мора бити пропорционалан пречнику завртња (обично је корак 1/3~1/5 пречника), иначе ће лако довести до недовољне чврстоће навоја и ризика од лома.

Размотрите изводљивост обраде: посебни кораци навоја (као што су нестандардне величине) могу повећати потешкоће и трошкове обраде. Дајте приоритет националним стандардним спецификацијама како бисте смањили трошкове набавке и одржавања.

Комбиновање подмазивања и околине: У тешким окружењима као што су прашина и висока температура, вијци великог нагиба имају веће празнине и склони су накупљању прљавштине, тако да морају бити опремљени заптивном структуром; завртњи са малим кораком захтевају појачано подмазивање да би се избегло хабање.

5. Висококвалитетни трапезни завртањ, почевши од стандардне величине корака

 Било да се ради о индустријској аутоматизацији, прецизним алатним машинама или опреми за подизање, основна величина нагиба трапезног завртња је кључ за „померање једне длаке да утиче на цело тело“. Избор трапезног завртња који је у складу са ГБ/Т 5796 стандардима и има прилагођену величину корака може значајно побољшати ефикасност преноса, стабилност и животни век опреме.

 Ако се мучите са избором или желите да прилагодите трапезоидни шраф са одређеним кораком, можете контактирати Маиту Сцрев - били смо укључени у производњутрапезоидне шрафовевише од десет година. Стриктно пратимо националне стандардне величине и подржавамо прилагођавање пуне спецификације од пречника од 4 мм до 120 мм и нагиба од 1 мм до 22 мм. Опремљени смо опремом за прецизно тестирање како бисмо осигурали да је грешка нагиба сваке серије производа ≤0,02 мм.
