Куглични вијак са двоструком навртком

Укорењени у основним инжењерским концептима, Маиту-ови квалитетни куглични завртњи са двоструком навртком ослањају се на механизам са котрљајућим контактом - куглични лежајеви са рециркулацијом смањују трење између осовине шрафа и навртке на минимум. Овај иновативни дизајн надмашује трапезоидне оловне шрафове значајном разликом, а може се похвалити механичком ефикасношћу од 90% или више. Као такав, постао је незаменљив избор за апликације у којима се не може преговарати о прецизности, поузданости и уштеди енергије.

Тецхницал Хигхлигхтс

1. Навоји на завртњу се стварају прецизном техником хладног ваљања. Овај процес повећава површинску тврдоћу и обезбеђује конзистентну структуру зрна, уз истовремено одржавање трошкова управљивим за средње до велике производне серије.

2. Матица има дизајн који штеди простор интегрисан са повратним каналима и дефлекторима. Ова поставка гарантује беспрекорну рециркулацију лопте, чак и када је изложена променљивим оптерећењима и радним брзинама.

3. Одабирна решења за преднапрезање—као што су конфигурације са двоструком навртком или офсетни каблови—ефикасно елиминишу аксијални зазор, пружајући изузетну поновљивост положаја за захтевне задатке.

4. Произведено у строгој сагласности са стандардима ИСО 3408 и ЈИС Б1192, обезбеђујући доследну тачност димензија и поуздане перформансе у свим јединицама.

Кључне предности перформанси

Процес хладног ваљања даје тлачне преостале напоне на површину завртња, што доводи до значајних побољшања у три критична подручја:

1. Продужени век трајања замора: Повећана издржљивост у условима динамичког оптерећења, са номиналним веком трајања израчунатим у складу са индустријском стандардном формулом Л10 века трајања.

2. Супериорна крутост: Оптимизоване карактеристике крутости чине овај куглични вијак идеалним за апликације које захтевају брзу реакцију и минималну структурну деформацију.

3. Глатки, тихи рад: Врхунска завршна обрада површине (са вредностима Ра обично ≤ 0,4 μм) минимизира вибрације и смањује радну буку, побољшавајући укупне перформансе система.

Спецификације материјала

Апплицатион Индустриес

ЦНЦ алатне машине и индустријска роботика

Ваздушни системи за активирање

Медицинско снимање и аутоматизована дијагностичка опрема

Руковање и литографија полупроводничких плочица

Линије за склапање батерија за електрична возила

Наш куглични вијак са двоструком навртком подвргава се ригорозном тестирању тачности положаја. А ово може да обезбеди усаглашеност са степеном индустријске прецизности (Ц3-Ц7). Комбиновањем економичности ваљаног навоја са перформансама кугличног завртња, овај производ пружа оптимално решење за аутоматизацију индустрије где су прецизност, дуговечност и укупни трошкови поседовања осетљиви.

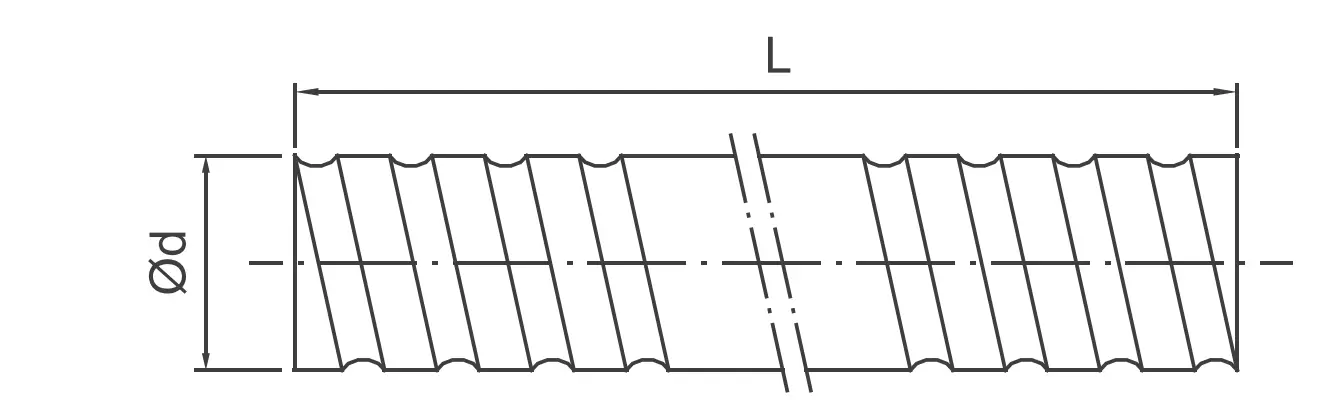

Производни параметри

Зашто одабрати Маиту за своје потребе?

Инжењерска изврсност и доказани резултати:

Са преко 12 година специјализованог искуства у производњи (произлази из 20-годишњег наслеђа у Шангају), Маиту је успешно испоручио преко 16.000 типова конфигурација вијака. Не продајемо само делове; пружамо решења за контролу кретања подржана историјом опслуживања 5.000+ глобалних клијената.

Прецизност без повратног удара са технологијом двоструких навртки:

Наши куглични шрафови са двоструком навртком су пројектовани да елиминишу аксијални зазор кроз избор решења за преднапрезање. За разлику од стандардних једноструких навртки, наша конфигурација са двоструком навртком обезбеђује супериорну поновљивост положаја и побољшану крутост, што их чини оптималном исплативом алтернативом скупим завртњима за уземљење за захтеве прецизности Ц5-Ц7.

Врхунски интегритет материјала и завршна обрада:

Користимо СЦМ435/СНЦМ220 високоугљенични хром челик, каљен до ХРЦ 58-62. У комбинацији са нашом прецизном техником хладног ваљања и завршном обрадом површине Ра ≤ 0,4 μм, наши завртњи нуде продужени век замора Л10 и механичку ефикасност која прелази 90%, што значајно смањује укупне трошкове поседовања (ТЦО).

Напредна следљивост путем саморазвијеног ЕРП-а:

Квалитет је наука, а не случајност. Маиту користи власнички ЕРП систем за праћење сваке фазе производње—од топлотне обраде сировог материјала до финалног динамичког тестирања. Ово осигурава да је свака пошиљка стриктно усклађена са стандардима ИСО 3408 и ЈИС Б1192, пружајући нашим клијентима потпуну транспарентност и досљедан квалитет.

ФАК

1. Како Маиту обезбеђује прецизност котрљаног кугличног вијка у поређењу са брушеним?

Док се брушени вијци традиционално користе за ултра-високу прецизност, Маиту-ова напредна технологија хладног ваљања у комбинацији са нашим системом преднапрезања двоструке матице омогућава нам да постигнемо степене прецизности од Ц5 до Ц7. Ово нуди решење високих перформанси са значајно нижом ценом, идеално за аутоматизацију и роботику где су и тачност и буџет критични фактори.

2. Можете ли да обезбедите прилагођену машинску обраду према нашим специфичним ЦАД цртежима?

Да. Поседујемо 10 специјализованих производних линија опремљених високо прецизним ЦНЦ струговима посебно за машинску обраду по мери. Без обзира да ли ваша примена захтева посебне жлебове за ускочне прстенове, осовине са кључем или крајеве са навојем, ми обезбеђујемо да је обрада концентрична на шину кугле како бисмо спречили вибрације и превремено хабање.

3. Које је типично време испоруке за масовне поруџбине и прилагођавања ОЕМ-а?

Захваљујући нашој две фабрике у Сузхоу и Донггуану, одржавамо висок производни капацитет. За стандардне спецификације, имамо значајну залиху ваљаних осовина. За прилагођавања ОЕМ-а, када се цртеж потврди путем нашег тока рада који прати ЕРП, обезбеђујемо поједностављен распоред производње како бисмо обезбедили благовремену испоруку, чак и за велике поруџбине.

4. Како гарантујете квалитет и перформансе кугличних вијака пре испоруке?

Сваки Маиту куглични вијак са двоструком навртком пролази кроз ригорозни протокол инспекције. Ово укључује испитивање површинске тврдоће, верификацију димензија (усаглашено са ИСО 3408) и тестирање глатког рада.

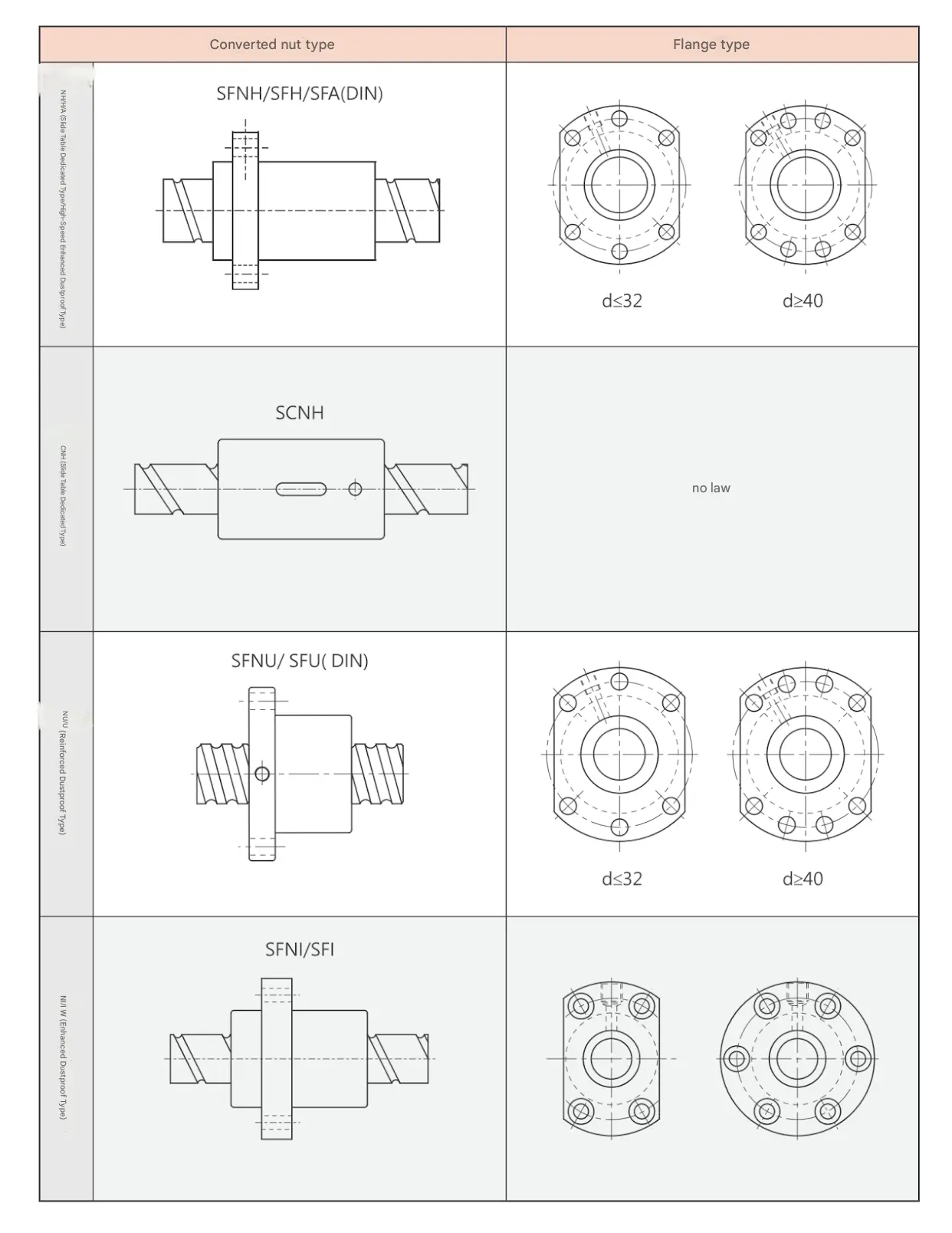

Референца матице са кугличним завртњем

За више детаља и друге врсте ораха, контактирајте нас.
