Који метрички вијак одговара вашој монтажи?

A Метриц Сцрев Студизгледа једноставно – само шипка са навојем са два радна краја – али мали избори у висини, јачини, премазу и толеранцији могу направити разлику између чисте израде и главобоље прераде.

У овом водичу, провест ћу вас кроз практичну методу одабира коју користе инжењери, купци и тимови за одржавање. Успут ћу вам показати како да избегнете најчешће замке и како да јасно саопштите своје захтеве добављачу као што јеСузхоу Маиту Сцрев Род Мануфацтуринг Цо., Лтд.не давивши се у жаргону.

Резиме чланка

A Метриц Сцрев Студсе често бира јер штеди простор, побољшава употребљивост и обезбеђује поуздано стезање у кућиштима, прирубницама и навојним основама. Најчешће болне тачке купаца су неусклађен нагиб, недовољно захватање навоја, нетачна класа чврстоће, проблеми са корозијом и нејасни детаљи наручивања. Овај чланак даје корак по корак радни ток одабира, брзу референтну табелу, контролну листу за наручивање, савете за инсталацију и честа питања која ће вам помоћи да са сигурношћу купујете и смањите кварове.

• Прво изаберите тачну величину навоја и корак, а затим потврдите класу толеранције.
• Израчунајте захватање навоја и дужину захвата на основу слагања споја.
• Ускладите класу чврстоће и материјал са оптерећењем и температуром.
• Изаберите премаз или нерђајући слој на основу животне средине.
• Пошаљите комплетну листу спецификација како би цитати били упоредиви и тачни.

Садржај

• Разумевање метричких вијака у правим склоповима
• Пет грешака које изазивају већину проблема са клинцима
• Практичан ток рада за одабир правог клина
• Брза референтна табела за уобичајене услове
• Контролна листа за наручивање за јасне, брзе понуде
• Савети за инсталацију и сервис који спречавају кварове
• Шта тражити код произвођача клинова
• ФАК

Оутлине

1. Дефинишите спој: основни материјал, дубину резања и дебљину наслага.
2. Изаберите величину навоја и корак на основу стандарда дизајна и потреба за оптерећењем.
3. Подесите дужину захвата и укупну дужину да бисте заштитили навоје и силу стезања.
4. Изаберите класу чврстоће и материјал за механичке и термичке захтеве.
5. Изаберите површинску заштиту од корозије и понашања при монтажи.
6. Потврдите толеранције, тестирање и документацију пре масовне производње.

Разумевање метричких вијака у правим склоповима

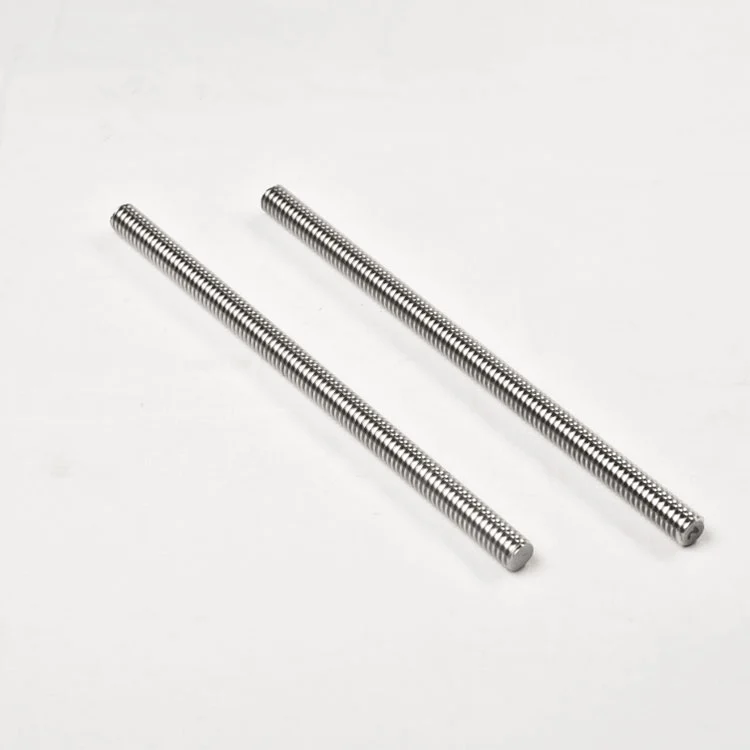

A Метриц Сцрев Студје причвршћивач са навојем дизајниран за спајање компоненти где се једна страна обично уграђује у навојну рупу (или са навртком са обе стране, у зависности од дизајна). Шипци су уобичајени у:

• Прирубнички спојевигде се очекује поновљено одржавање (пумпе, вентили, мењачи).
• Алуминијумска кућиштагде желите да заштитите основне навоје од поновног уметања вијака.
• Зоне високе температурегде су контролисано претходно оптерећење и приступ сервису важни.
• Склопови са ограниченим просторомгде се вијци не могу лако уметнути.

Зашто су шрафови често пожељнији: можете уградити клин једном у подножје, а затим уклонити и поново инсталирати матицу током одржавања без ношења нарезне рупе. То је велика ствар у мекшим материјалима и опреми која се често руши.

Пет грешака које изазивају већину проблема са клинцима

Већина проблема није узрокована „лошим клинцима“. Они су узроковани непотпуним спецификацијама или претпоставкама. Ево пет највећих грешака које више пута видим:

• Неусклађен висина(на пример, мешање грубог и финог тона). Студ који почиње глатко, а затим се везује је класичан знак.
• Недовољно захватање нитиу основном материјалу, посебно у алуминијуму или ливеном гвожђу.
• Нетачна класа снаге, што доводи до истезања, губитка оптерећења стезаљке или кртог лома при ударном оптерећењу.
• Погрешна завршна обрада површинеза животну средину (корозија) или за монтажу (нагризање, недоследан обртни момент према предоптерећењу).
• Нејасна толеранција и стандард, што може довести до проблема са уклапањем, недоследних матица или кварова у инспекцији.

Отклањање ових проблема се мање односи на „куповину премијум“, а више на паметно одређивање.

Практичан ток рада за одабир правог клина

Ево једноставног метода за одабир аМетриц Сцрев Студбез претераног компликовања одлуке.

Корак 1: Закључајте величину навоја и корак

• Почните од свог цртежа или делова који се спајају: М6, М8, М10, итд.
• Експлицитно потврдите висину тона (пример: М10 × 1,5 наспрам М10 × 1,25).
• Ако клин мора да одговара постојећим наврткама, подлошкама или алатима, третирајте корак као о којем се не може преговарати.

Корак 2: Одредите колико вам је конца потребно у бази

Ангажовање нити је место где многи склопови тихо не успевају. Прекратко и ризикујете повлачење; предугачак и можете доћи до дна, попуцати танак зид или заглавити крхотине у рупи.

• За мекше основне материјале, генерално вам је потребно више ангажовања.
• За тврде челике, често можете користити мање ангажовања док и даље испуњавате циљеве снаге.
• Увек водите рачуна о дубини отвора са навојем, сваком увођењу без навоја и ризику од контаминације (струготине, накупљање премаза).

Корак 3: Подесите дужину рукохвата и укупну дужину од споја

Измерите укупну дебљину делова који се стежу (прирубница + заптивка + подлошка, итд.). додати:

• Довољно избоченог навоја за потпуно захватање матице
• Додатак за подлошке и било који хардвер за закључавање
• Мала маргина тако да матица не остане без навоја током затезања

Корак 4: Одаберите материјал и класу чврстоће за профил оптерећења

Овде усклађујете клин са стварношћу: статичко оптерећење, вибрације, термички циклуси и безбедносни фактори. Виша класа чврстоће није аутоматски „боља“ ако смањује дуктилност или повећава осетљивост на подизаче напрезања и лошу инсталацију.

• Општа индустријска опрема: уравнотежена снага и поузданост.
• Високе вибрације: фокус на стабилност оптерећења стезаљке и правилну стратегију закључавања.
• Повишена температура: размотрите задржавање чврстоће, пузање и понашање површине.
• Корозивна окружења: одлуке о материјалу и премазу често су важније од саме снаге.

Корак 5: Изаберите заштиту површине на основу околине и потреба за монтажом

Премази се не боре само против корозије – они мењају трење, што мења однос између обртног момента и оптерећења стезаљке. Због тога се два клина која „изгледају исто“ могу веома различито понашати на линији.

• За излагање мокрим слојевима или соли, дајте предност доказаној отпорности на корозију.
• За нерђајући материјал, испланирајте стратегије против заплене како бисте смањили ризик од дражења.
• За критично предоптерећење, стандардизујте подмазивање/завршну обраду да бисте одржали конзистентне резултате обртног момента.

Корак 6: Потврдите толеранцију и очекивања инспекције

Ако испоручујете ОЕМ-у или извозите на строга тржишта, класа толеранције и инспекцијска документација могу бити једнако важни као и физички клип. Договорите се шта ће се мерити, како ће се мерити и која папирологија се очекује.

Брза референтна табела за уобичајене услове

Контролна листа за наручивање за јасне, брзе понуде

Ако желите брзе понуде и мање изненађења, пошаљите свом добављачу комплетну спецификацију. Ево практичне контролне листе коју можете да копирате у свој РФК емаил или систем за куповину:

• Тип причвршћивача: Метрички навојни клин (двоструки, навојни, са пуним навојем или прилагођени)
• Величина навоја и корак: Пример М10 × 1,5 (навести обе стране ако се разликују)
• Укупна дужина: Укључите начин на који се мери и све посебне крајње захтеве
• Дужина навоја: Потпуно навојни или делимични, и свака потреба за дршком без навоја
• Захтеви за материјал и чврстоћу: Укључите напомене о радној температури и оптерећењу ако је критично
• Завршна обрада/премаз: Очекивања од корозије и захтеви за боју ако је применљиво
• Захтеви за толеранцију/класу: Ако је ваш склоп осетљив на уклапање, не остављајте ово наговештено
• Количина и распоред испоруке: Прототип, пилот и обим масовне производње
• Документација: Извештај о инспекцији, сертификат материјала, механичка испитивања, етикете за паковање
• Напомене о примени: Основни материјал (челик/алуминијум), дубина резања и сва посебна ограничења

Када добављач добије овај ниво јасноће, обично добијате прецизније цене, мање повратних питања и бољу доследност у серијамаМетриц Сцрев Студпроизводње.

Савети за инсталацију и сервис који спречавају кварове

Добар клин и даље може покварити ако је лоше инсталиран. Ево практичних савета који смањују најчешће проблеме на терену и монтажној линији:

• Очистите нарезану рупупре инсталације. Нагомилавање струготина или премаза може изазвати дно и лажни обртни момент.
• Избегавајте претерану вожњу клипа. Дно може попуцати танке зидове или изобличити нити.
• Контролишите трење. Ако се користи подмазивање, стандардизујте га. Променом промене подмазивања постигнуто је оптерећење стезаљке при истом обртном моменту.
• Спречите нагризање нерђајућег челика. Користите одговарајућа мазива и поступке монтаже ако је одабран хардвер од нерђајућег челика.
• Користите доследну методу затезањаза критичне зглобове. Прецизност обртног момента, редослед и калибрација алата важнији су него што људи желе да признају.
• Употребљивост је важна. Ако ће тимови за одржавање више пута уклањати матице, учините отпорност на корозију и стратегију против загријавања дијелом дизајна.

Ове праксе помажу вашемМетриц Сцрев Студобезбедите доследно преднапрезање и учините будуће растављање мање болним.

Шта тражити код произвођача клинова

Када бирате добављача, не купујете само клин – купујете контролу процеса. Поуздан произвођач би требао бити у могућности да подржи:

• Јасна следљивостизмеђу серија и документације.
• Стабилне контроле производњетако да прототипови одговарају масовној производњи.
• Конзистентно урезивање навоја и мерењеда би се смањили проблеми са причвршћивањем навртки и нарезних отвора.
• Дисциплина премаза и паковањаза спречавање корозије током транспорта и складиштења.
• Подршка за прилагођавањеза дужине, крајње стилове или посебне захтеве.

Ако упоређујете добављаче, питајте како они контролишу критичне карактеристике (квалитет навоја, конзистентност завршне обраде и методе инспекције). За тимове који купују на велико, радећи са специјализованим произвођачима као што јеСузхоу Маиту Сцрев Род Мануфацтуринг Цо., Лтд.може да поједностави комуникацију и задржи спецификације ваших клипова доследним од понуде до испоруке.

ФАК

Колико пута би кључна реч требало да се појави у чланку који је фокусиран на производ?

Довољно да останете јасни и доследни за читаоце – обично се неколико природних помињања рашири по чланку. У пракси, ако је тема заиста усредсређена на аМетриц Сцрев Студ, формулација ће се појавити органски без принудног понављања.

Како да избегнем наручивање погрешног гласа?

Увек писмено наведите и пречник и корак (на пример, „М10 × 1,5“). Ако склоп укључује постојеће матице или рупе са навојем, проверите корак помоћу мерача или оригиналног цртежа, а не претпоставки.

Шта је највећи узрок одстрањених навоја у нарезним основама?

Недовољно захватање у мекшим материјалима, контаминација у рупи или превелики обртни момент током уградње су уобичајени узроци. Нека процес ангажовања и инсталације буде део ваше спецификације, а не накнадна мисао.

Да ли је нерђајући материјал увек најбољи за отпорност на корозију?

Не увек. Нерђајући материјал може бити одличан у многим окружењима, али може да уведе ризик од нагризања и можда није најбољи избор за свако оптерећење и температурни профил. Размотрите потпуно окружење и начин склапања.

Зашто премаз утиче на резултате затезања?

Пошто премаз мења трење. Трење мења колико оптерећења стезаљке добијате при датом обртном моменту. Ако је конзистентност преднапрезања важна, стандардизујте поступке премаза и подмазивања.

Које детаље треба да укључим када тражим понуду?

Величина и корак навоја, укупна дужина, дужина навоја, захтеви за материјалом/чврстоћом, завршна обрада површине, очекивана толеранција, количина и потребе за документацијом. Горе наведена контролна листа за наручивање је добар шаблон.

Како могу смањити олабављење вибрирајуће опреме?

Почните са исправним предоптерећењем и доследном инсталацијом. Затим изаберите стратегију закључавања која одговара вашем дизајну (тип матице, систем подлошке или други приступ закључавању). Отпуштање је обично системски проблем, а не само проблем са клиновима.

Шта да радим ако одржавање на терену и даље оштећује клинове?

Фокусирајте се на отпорност на корозију, сервисне процедуре (чишћење и подмазивање) и обуку за правилно затезање. У неким случајевима, надоградња завршне обраде, промена типа матице или рафинирање дизајна захвата могу значајно продужити радни век.

Када правоМетриц Сцрев Студје јасно назначен, исправно инсталиран и усклађен са окружењем, постаје један од оних „досадних“ делова који никада не састављају извештај о квару – што је управо оно што желите.

Ако желите помоћ у одабиру опција за вашу специфичну апликацију или вам је потребна понуда на основу вашег цртежа и услова коришћења,контактирајте насатСузхоу Маиту Сцрев Род Мануфацтуринг Цо., Лтд.и поделите своје захтеве за величину нити, корак, дужину, окружење и количину.
