Како ултра прецизне линеарне вођице могу побољшати тачност, стабилност и поузданост у модерним системима кретања

Резиме чланка: Ултра прецизне линеарне вођицесу неопходни за системе покрета који захтевају изузетно прецизно позиционирање, глатко кретање, високу крутост и дугорочну поновљивост. Од полупроводничке опреме и прецизних машина алатки до роботике и медицинских уређаја, прави линеарни водич може директно утицати на квалитет обраде, стабилност опреме и оперативне трошкове. Овај чланак објашњава како функционишу ултра прецизне вођице, које су спецификације најважније, како се упоређују оцене прецизности и шта купци треба да узму у обзир када бирају поуздано решење од професионалног произвођача као што је нпр.Маиту.

Садржај

• Зашто су ултра прецизне линеарне вођице важне?
• Које техничке карактеристике дефинишу линеарни водич високих перформанси?
• Како прецизне оцене и толеранције утичу на перформансе?
• Који материјали и површински третмани подржавају дугорочну тачност?
• Где се најчешће користе ултра прецизне линеарне вођице?
• Како одабрати прави линеарни водич?
• Коју контролу квалитета купци треба да очекују?
• Често постављана питања
• Финал Тхоугхтс

Зашто су ултра прецизне линеарне вођице важне?

У савременој аутоматизацији, линеарно кретање више није једноставно померање компоненте од тачке А до тачке Б. Производња полупроводника, прецизна инспекција, ЦНЦ обрада, роботика и медицинска опрема често захтевају поновљиво кретање са изузетно малим одступањима. У овим применама, чак и неколико микрометара геометријске грешке може утицати на квалитет производа, тачност монтаже или резултате мерења.

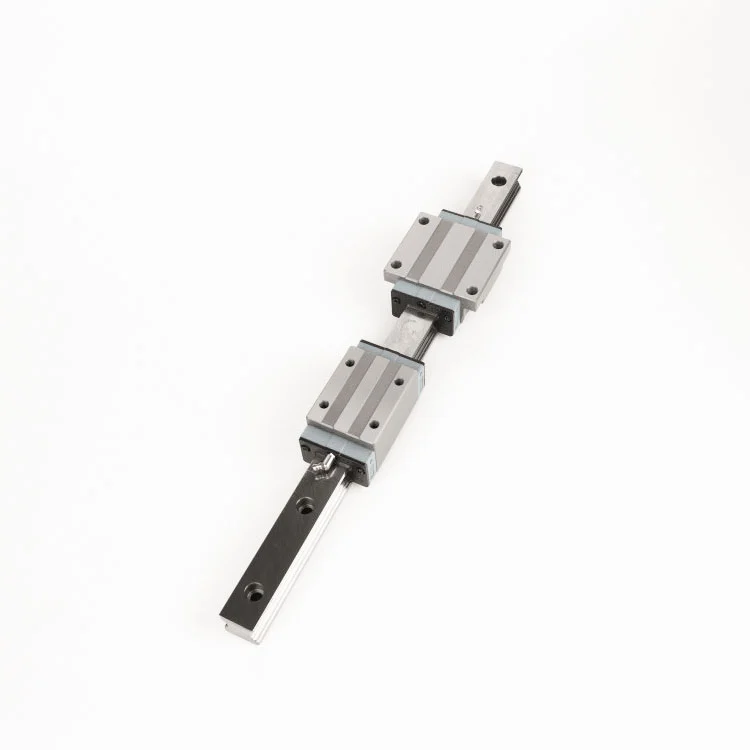

Ултра прецизне линеарне вођице обезбеђују контролисани интерфејс котрљања између шине водилице и колица. Њихова оптимизована геометрија стазе, пажљиво уземљене површине за монтажу и контролисане производне толеранције помажу да се минимизирају нежељене вибрације, варијације у положају и механичка игра.

Маиту развија производе за линеарно кретање за захтевне индустријске примене и има више од 12 година искуства у производњи прецизних компоненти и сродним решењима. Његове ултра-прецизне вођице су дизајниране око крутости, конзистентности димензија, перформанси оптерећења и дугорочне поузданости, што их чини погодним за системе где обичне линеарне вођице можда не пружају довољну тачност.

Вредност ултрапрецизног водича стога није ограничена на његову толеранцију димензија. Комбинација геометријске тачности, својстава материјала, понашања предоптерећења, квалитета уградње, подмазивања, заптивања и инспекције квалитета одређује перформансе кретања у стварном свету.

Које техничке карактеристике дефинишу линеарни водич високих перформанси?

Прецизни линеарни водич треба да се процени као комплетна компонента кретања, а не као један број тачности. Неколико техничких карактеристика заједно одређују његове перформансе.

Контакт у четири тачке и расподела оптерећења

Оптимизована структура стазе може да расподели примењена оптерећења на више контактних тачака. Ово помаже водичу да ефикасније управља радијалним силама, бочним силама и моментним оптерећењима, посебно у опреми са више оса.

Прецизно уземљене површине

Приземне стазе и монтажне површине доприносе глаткијем кретању колица и побољшаној конзистентности димензија. Маиту за своју ултра-прецизну серију специфицира путеве на терену са завршном обрадом површине од приближно Ра 0,4–0,8 μм.

Висока ригидност

Крутост постаје посебно важна када водилица подржава тешке алате, силе резања, модуле за инспекцију или вишеосне механизме. Крута водилица може помоћи у смањењу деформације и одржавању стабилности положаја под радним оптерећењима.

Поуздано заптивање и подмазивање

Контаминација је главна брига у системима линеарног кретања. Интегрисане вишелабиринтне заптивке могу помоћи у спречавању загађивача да дођу до котрљајућих елемената и стаза. Опциона решења за подмазивање могу додатно смањити захтеве за одржавањем током продуженог рада.

• Стабилно и глатко линеарно кретање
• Могућност високог оптерећења и моменталног оптерећења
• Смањене вибрације током путовања
• Контролисана тачност монтаже и рада
• Заштита од прашине и спољашњих загађивача
• Дужи интервали одржавања када су правилно подмазани

Како прецизне оцене и толеранције утичу на перформансе?

Оцена прецизности одређује колико се строго контролишу критичне димензије и геометријске карактеристике. За апликације које укључују више паралелних шина или координисаних оса, доследност између вођица је посебно важна јер се мале разлике у димензијама могу акумулирати током инсталације и рада.

На пример, Маиту-ови производни подаци обезбеђују неколико степена прецизности, укључујући Н, Х, П, СП и УП. УП класа представља највишу категорију прецизности у наведеном опсегу.

Напомена: Приказане вредности су производни параметри за висину и ширину (△Х и △В) и треба их проценити заједно са специфичном конфигурацијом водича и захтевима примене.

За системе који захтевају синхронизовано кретање, избор вишег степена прецизности може да обезбеди већу конзистентност димензија. Међутим, највиши степен није аутоматски најбољи избор за сваку машину. Купци треба да уравнотеже потребну тачност, оптерећење, дужину шине, услове уградње, радно окружење и укупне трошкове пројекта.

Који материјали и површински третмани подржавају дугорочну тачност?

Избор материјала директно утиче на тврдоћу, отпорност на хабање, стабилност димензија и век трајања. Челик за лежајеве са високим садржајем угљеника хрома, као што је материјал еквивалентан СУЈ2, широко се користи за захтевне компоненте са котрљајућим контактом јер може постићи високу тврдоћу након одговарајуће топлотне обраде.

Маитуова ултра-прецизна серија линеарних водилица користи челик за лежајеве са високим садржајем угљеника од хрома са специфицираном тврдоћом од приближно 58–62 ХРЦ. Прецизно брушене стазе за трчање и контролисана топлотна обрада помажу у стварању стабилне контактне површине за континуирани рад.

У зависности од окружења примене, може се размотрити и површинска обрада. Црни оксид и безелектроникловање могу да обезбеде додатну заштиту површине и могу бити корисни када су отпорност на корозију или издржљивост животне средине важан фактор.

• Основни материјал:Челик за лежајеве од високоугљеничног хрома
• тврдоћа:Приближно 58–62 ХРЦ
• Завршна стаза:Приближно Ра 0,4–0,8 μм
• Опциона заштита:Црни оксид или безелектроникловање

Где се најчешће користе ултра прецизне линеарне вођице?

Што су строжи захтеви за кретање, већа је потенцијална вредност високопрецизне вођице. Ове компоненте су посебно релевантне када опрема мора да одржава поновљиво позиционирање док рукује континуираним кретањем или спољним оптерећењима.

Семицондуцтор Екуипмент

Опрема за руковање плочицама, инспекцију, дозирање и паковање може захтевати веома контролисано кретање. Стабилно линеарно навођење помаже системима за позиционирање да одрже поновљивост и смање нежељене вибрације.

Прецизне машине алатке

ЦНЦ и друга опрема за машинску обраду високе прецизности зависе од крутих компоненти за кретање које подржавају тачност сечења и поновљиво позиционирање алата.

Индустријска роботика

Линеарне осе које се користе са роботским системима могу доживети променљива оптерећења и сложене обрасце кретања. Снажан капацитет моменталног оптерећења може помоћи у одржавању стабилности у вишеосним конфигурацијама.

Прецизни мерни инструменти

Мерна опрема је посебно осетљива на механичка одступања. Глатко кретање и контролисане геометријске толеранције могу помоћи у смањењу механичких извора грешке мерења.

Медицинска опрема

Медицинска производња и прецизни инструменти често захтевају поуздано позиционирање, контролисано кретање и одговарајућу површинску заштиту. Избор водича треба да узме у обзир и механичке перформансе и еколошке захтеве.

Како одабрати прави линеарни водич?

Одабир водича само на основу његове рекламиране класе прецизности може довести до неодговарајућег дизајна. Бољи приступ је процена комплетног радног окружења и механичких захтева.

1. Одредите потребну тачност позиционирања:Дефинишите циљну тачност, поновљивост и дозвољено геометријско одступање.
2. Израчунајте статичка и динамичка оптерећења:Узмите у обзир корисно оптерећење, убрзање, силу резања, моментна оптерећења и расподелу оптерећења.
3. Проверите дужину шине:Дуже шине могу имати различите захтеве за толеранцијом, тако да дужину и степен прецизности треба проценити заједно.
4. Процените услове животне средине:Узмите у обзир прашину, влажност, температуру, корозивне супстанце и захтеве за чисте просторије.
5. Изаберите одговарајуће подмазивање:Правилно подмазивање је од суштинског значаја за смањење трења и подржавање доследних перформанси котрљања.
6. Потврдите тачност инсталације:Чак и веома прецизан водич не може да надокнади погрешно обрађену или лоше поравнату монтажну површину.
7. Затражите документацију о инспекцији:Извештаји о техничком прегледу пружају користан доказ да испоручене компоненте испуњавају договорене спецификације.

За пројекте са захтевним захтевима, инжењери такође треба да размотре конфигурацију колица, предоптерећење, метод монтаже, паралелизам шина, интеракцију погон-систем и очекивани сервисни циклус пре финализације спецификације.

Коју контролу квалитета купци треба да очекују?

Прецизне компоненте захтевају мерљиву контролу квалитета, а не само визуелну инспекцију. Професионални добављач треба да има процесе који покривају сировине, топлотну обраду, млевење, верификацију димензија, перформансе у раду и завршну инспекцију.

Маиту наводи да његов производни процес користи следљивост квалитета засновану на ЕРП-у од складиштења челика са високим садржајем угљеника хрома кроз топлотну обраду, прецизно брушење и завршну инспекцију. Његове вођице су такође подвргнуте пројекцији профила, процени буке и верификацији оптерећења, са инспекцијском документацијом која је обезбеђена за наруџбине.

Овај приступ је важан за произвођаче оригиналне опреме и инжењерске тимове јер следљиви подаци инспекције могу да подрже улазну контролу квалитета, пројектну документацију и дугорочне одлуке о одржавању.

Маиту такође извештава о више од 16.000 спецификација прецизних водећих вијака и линеарних компоненти које су развијене од почетка пословања у Сузхоуу, заједно са искуством у опслуживању више од 5.000 глобалних купаца. Његови производни ресурси укључују погоне у Суџоу и Донггуану, који подржавају потребе за малим количинама и веће производне наруџбе.

Често постављана питања

Шта су ултра прецизне линеарне вођице?

Ултра прецизне линеарне вођице су компоненте за линеарно кретање високе прецизности дизајниране за апликације које захтевају контролисано позиционирање, глатко кретање, високу крутост и доследне геометријске толеранције. Обично се користе у полупроводничкој опреми, прецизним алатним машинама, роботици, мерној опреми и медицинској производњи.

По чему се линеарне вођице УП-граде разликују од стандардних?

Водилице УП-граде се производе са мањим димензијама од стандардних разреда. На пример, Маиту-ови наведени производни параметри показују △Х и △В додатак од 2 μм за шине УП-граде дужине до 500 мм. Стварна прикладност типа зависи од комплетног дизајна машине и захтеване тачности.

Који се материјал обично користи за високо прецизне линеарне вођице?

Челик за лежајеве са високим садржајем угљеника хром се обично бира за захтевне примене линеарног кретања јер може постићи високу тврдоћу и отпорност на хабање након термичке обраде. Маиту наводи материјал еквивалентан СУЈ2 са тврдоћом од приближно 58–62 ХРЦ за своју ултра-прецизну серију.

Како се може побољшати радни век линеарне вођице?

Исправна инсталација, одговарајуће предоптерећење, одговарајуће подмазивање, контрола контаминације, правилна расподела оптерећења и редовна инспекција доприносе животном веку. Запечаћене вођице и одговарајући површински третмани могу пружити додатну заштиту у изазовним радним окружењима.

Да ли су ултрапрецизне вођице погодне за чисте просторије или полупроводничке апликације?

Могу бити прикладне када су конфигурација водича, подмазивање, заптивање, површинска обрада и захтеви за чистоћу правилно усклађени са применом. За осетљива окружења, купци треба да разговарају о материјалу, премазима, подмазивању, контроли честица и захтевима за инспекцију са добављачем пре наручивања.

Финал Тхоугхтс

Ултра прецизне линеарне вођице играју кључну улогу у апликацијама где тачност покрета, крутост, поновљивост и поузданост директно утичу на перформансе опреме. Избор правог решења захтева више од поређења номиналних оцена прецизности. Квалитет материјала, завршна обрада стазе, расподела оптерећења, заптивање, подмазивање, услови уградње, процедуре инспекције и захтеви за примену треба да се разматрају заједно.

Са више од 12 година искуства у технологији прецизног линеарног кретања, широким портфолиом производа, детаљним производним параметрима и процесима контроле квалитета који се могу пратити, Маиту пружа решења за линеарне водиче за захтевне индустријске примене. Ако процењујете водиче за ЦНЦ опрему, полупроводничке машине, роботику, прецизна мерења или медицинску производњу, сазнајте више о ултра прецизним линеарним водичима иконтактирајте насда бисте разговарали о вашим захтевима за тачност, оптерећење, дужину шине, животну средину и прилагођавање.
