Како трапезни вијак пружа глатко линеарно кретање у стварним машинама?

Оутлине

• Идентификујте прави режим квара (однос, зазор, везивање, хабање, бука, топлота).
• Схватите заштоТрапезоидал Сцревпрофил балансира носивост, производност и стабилност.
• Изаберите олово, пречник и крајњи ослонац да бисте контролисали брзину, крутост и бичење.
• Изаберите дизајн навртке и материјал који ће се носити са ограничењима трења, контаминације и одржавања.
• Потврдите са кратком контролном листом тако да делови производње одговарају прототиповима.

Болне тачке које се стално појављују

Купци ретко почињу речима „Треба миТрапезоидал Сцрев.” Почињу главобољом: стуб за подизање клизи неколико милиметара преко ноћи, линеарни клизач не може да понови позицију или се матица загрева и почиње да шкрипи. Ево најчешћих проблема - и на шта они обично указују.

• Вожња уназад или померање терета:Заустављате мотор, али оптерећење пузи. Ово се може десити када је олово превише агресивно, трење је прениско или систем има вибрације/ударе. Многи трапезни системи могу издржати вожњу уназад, али то није аутоматски - геометрија је битна.
• Повратак који уништава позиционирање:Преокрећете смер и ништа се не помера на тренутак. Та „мртва трака“ може бити разлика између глатке аутоматизације и производа који се чини јефтиним.
• Везивање и неравномерно кретање:Руком се шраф чини глатком, али се везује при монтажи. Неусклађеност, недовољна крајња подршка, или материјал ораха који не толерише оптерећење ивицама често је прави кривац.
• Брзо хабање и црна прашина:Рад на суво са погрешним паром материјала може се брзо истрошити, посебно са контаминацијом. Понекад постоји подмазивање - али је погрешног типа, примењује се недоследно или се испере.
• Бука и топлота при брзини:Већи број обртаја повећава загревање услед трења и може довести до вибрација или ударања. Водећи вијак који ради на 100 о/мин може покварити при 1000 о/мин без редизајнирања.

Шта је заправо трапезни вијак

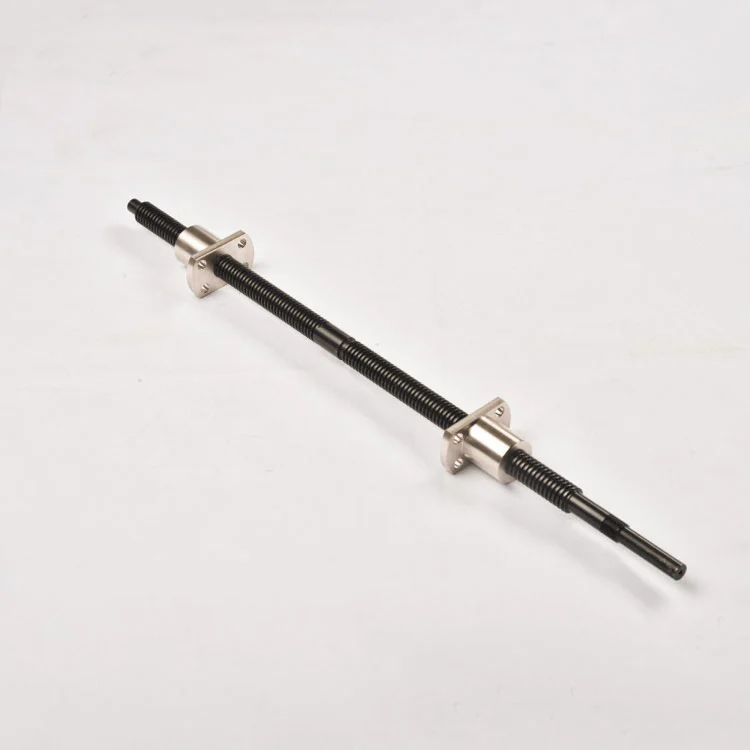

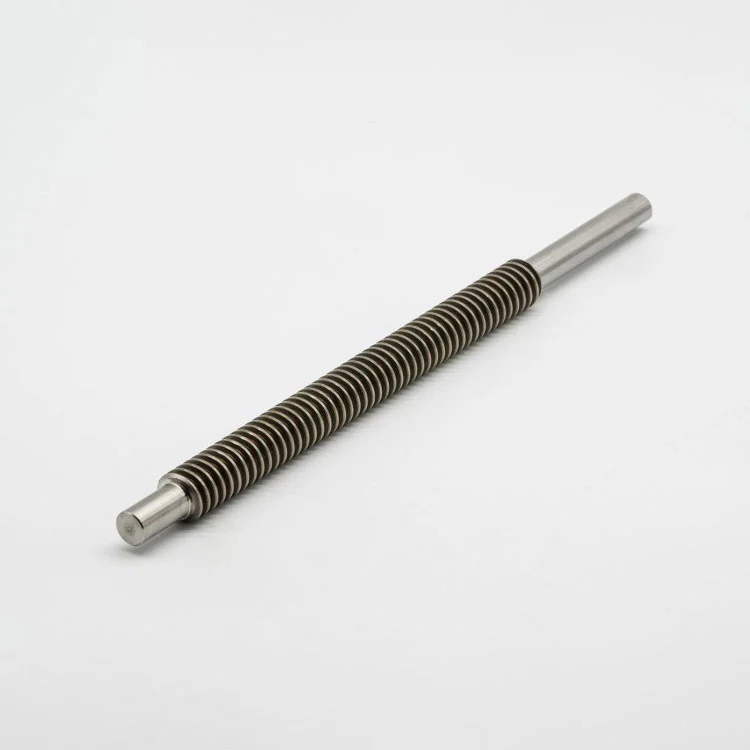

A Трапезоидал Сцревје моторни вијак са профилом навоја у облику трапеза дизајниран за претварање ротационог кретања у линеарно кретање. У поређењу са кугличним завртњима, обично мења ефикасност за једноставност, робусност и лакше држање оптерећења. Та трговина може бити управо оно што желите у системима за подизање, стезање, подешавање или кретање где „остаје тамо где га ставите“ важније је од ултра-ниског трења.

Оно што га чини практичним у индустријским окружењима није само облик нити – то је екосистем: одговарајуће матице (бронза, челик, полимери), решења против зазора, самоподмазујући дизајн и флексибилне методе производње. Урађено како треба, аТрапезоидал Сцревмонтажа може бити исплатива, одржавана и изненађујуће прецизна за многе примене.

Основе одабира које спречавају жаљење

Ако се сећате само једне ствари: не бирајте аТрапезоидал Сцревсамо по пречнику. Изаберите га као систем: олово (или корак), дужину, дизајн матице, упаривање материјала, план подмазивања и крајњи ослонац.

• Олово (путовање по обртају):Већи провод се креће брже, али је вероватније да ће се вратити уназад и генерише више топлоте при великом оптерећењу. Мање вођство побољшава управљивост и држање оптерећења, али смањује брзину.
• Пречник и снага језгра:Већи пречник побољшава отпорност на извијање и крутост, што је важно за велике распоне и велика оптерећења.
• Неподржана дужина и ризик од бичења:Дуги шрафови на високим обртајима могу да се заврте. Ако вам је потребна брзина на великој дужини, можда ће вам требати средњи ослонац, различити распореди крајњих лежајева или другачије решење за кретање.
• Радни циклус:Повремено подешавање (неколико секунди ту и тамо) се веома разликује од непрекидног кретања. Континуирани рад захтева боље управљање топлотом и стратегију хабања.
• Окружење:Прашина, расхладна течност, детерџенти и корозија на отвореном померају најбољи избор ка запечаћеној заштити, нерђајући материјали или полимерне матице.

Матрица за брзи избор

Користите ову табелу као полазну тачку за избор аТрапезоидал Сцревконфигурацију. То није замена за инжењерске прорачуне, али ће вас држати подаље од најчешћих замки.

Врсте орашастих плодова и материјали који су заиста важни

Вијак привлачи пажњу, али матица често одлучује о животном веку и осећају. За аТрапезоидал Сцревмонтажу, избор матице утиче на: трење, бука, зазор, толеранција на контаминацију и колико је систем праштајући неусклађености.

• Бронзани ораси:Класичан избор за носивост и предвидљиво хабање. Одлично када можете подмазати и држати остатке под контролом.
• Челичне матице:Снажан, али може бити мање попустљив и може захтевати пажљиво подмазивање и упаривање површина како би се избегло нагризање.
• Инжењерска пластика (најлон, ПОМ, ПЕЕК, композити):Често тиши и може да ради са минималним подмазивањем. Прави полимер може да издржи тешка окружења; погрешан полимер може пузати под оптерећењем или омекшати од топлоте.
• Матице против повратног удара:Дизајниран да смањи клиренс и побољша промене правца. Идеално када је квалитет позиционирања важнији од ултра-ниског обртног момента.

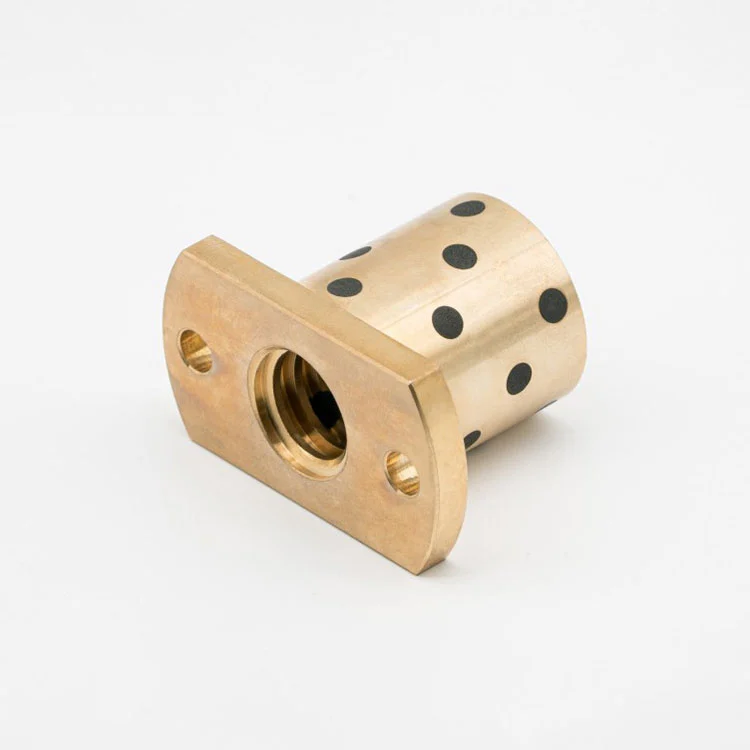

• Матице без уља / самоподмазујућа матица:Корисно када је подмазивање непрактично, непожељно или се лако испире.

Контролна листа интеграције: ослонци, поравнање, подмазивање

Чак и најбољиТрапезоидал Сцревразочараће ако је околни дизајн немаран. Ове интеграционе тачке су места где су многи пројекти тихо пропадају током скалирања од прототипа до производње.

• Крај стратегије подршке:Дефинишите који крај је фиксан, а који плута. Избор лежајева утиче на аксијални зрачност, крутост и буку.
• Поравнање и монтажа:Неусклађеност драматично повећава трење и хабање. Користите одговарајућа кућишта, референце за машинску обраду, и избегавајте присиљавање матице у положај током монтаже.
• План подмазивања:Одлучите се рано: маст, уље, полимер који се покреће на суво или запечаћени приступ. „Додаћемо подмазивање касније“ обично постаје "Нисмо дизајнирали простор за подмазивање."
• Заштита од контаминације:Мехови, поклопци, брисачи и постављање даље од струготина и прашине могу вишеструко продужити радни век.
• Термичко понашање:Већи радни циклуси стварају топлоту. Топлота мења зазоре, повећава хабање и може омекшати неке полимере.
• Верификација повратне вожње:Ако је „мора држати када је напајање искључено“ услов, потврдите то стварним оптерећењем и стварним вибрацијама.

Питања о квалитету пре куповине

Ако набављате аТрапезоидал Сцрев, најпаметнији потез је постављање питања која откривају контролу процеса. Цену је лако упоредити; доследност није. Ова питања вас штите од непријатних изненађења.

• Које толеранције можете да држите за тачност олова, праволинију и облик навоја?Затражите стандардне и опционе оцене добављача.
• Ваљано или млевено?А која је метода инспекције за сваку серију?
• Које парове материјала препоручујете за моје оптерећење, брзину и окружење?Добар добављач ће питати о радном циклусу и контаминацији.
• Како контролишете повратну реакцију?Стандардни зазор, избор уклапања или дизајн против зазора.
• Који површински третмани су доступни?Нарочито ако су корозија или хабање забрињавајући.
• Можете ли испоручити склопове завртња и навртке упарене као пар?Усклађивање смањује варијабилност и штеди време за отклањање грешака.
• Шта ти треба од мене да цитираш исправно?Захтеви за цртеже, ход, оптерећење, брзину, монтажу и „позицију задржавања“.

Где Сузхоу Маиту Сцрев Род Мануфацтуринг Цо., Лтд. може помоћи

Ако тражите добављача који може да подржи стандардне и прилагођене конфигурације,Сузхоу Маиту Сцрев Род Мануфацтуринг Цо., Лтд.фокусира се на решења трапезних водећих завртња за случајеве коришћења линеарног кретања и аутоматизације — укључујући опције као што су стилови са више покретања, упарени вијак и навртка снабдевање и вишеструки путеви материјала ораха (на пример, избори засновани на полимерима и приступи против зазора).

У пракси, то значи да набави можете приступити на чистији начин: уместо да бирате шраф из каталога и надате се да ће се матица понашати, можете да одредите циљеве учинка и добијете препоручено упаривање. Ово је посебно корисно када ваша ограничења укључују „без подмазивања“, „смањен зазор,“ „специјалне бронзе“ или „инжењерске пластике“ или када је вашем пројекту потребна поновљена прилагођавања у различитим варијантама.
